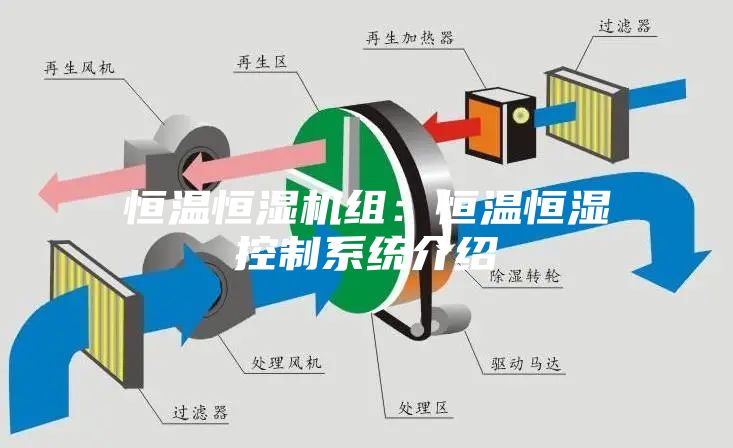

　　一、概述

　　随着社会的发展，净化行业的深入，在医院手术室系统中，恒温恒湿自控系统就是其中的灵魂，他不仅仅影响到手术室能否正常使用，也代表了一间医院的实力的体现。现就这个现况对恒温恒湿自控系统作一个简单的介绍，包括了以下几点内容：

　　洁净空调机组类型

　　洁净系统方案设计理念和自动控制说明

　　中央监控系统与手术室情报面板介绍

　　常见问题分析处理

　　自动控制系统的维护、保养

　　二、详细说明：

　　洁净空调机组类型

　　1、新风机组：对室外的空气进行预处理，为循环机组提供经过预处理（降温、除湿、升温）后的新风，根据进、送风温度控制

　　2、循环机组：回风与经过新风机组预处理后的新风混合，根据回风温温度对受控区域进行控制

　　3、直取新风机组：回风直接与室外的新风混合，根据回风温温度对受控区域进行控制

　　4、全新风机组：没有回风，室外的新风经过机组处理后送入受控区域，之后全排风，根据排风温湿度对受控区域进行控制

　　洁净系统方案设计理念和自动控制说明

　　从上方机组原理图上看出，机组的结构按功能段可归并成几部分，现就拿全新风机组来说明一下：

　　1、新风进风段：包括新风阀、进风温度控制功能

　　1）、新风阀：与送风机联动，运行时给室内提供新风，停止时切断新风的输入，保证机组内部空气的净洁度和保护盘管在冬季时

　　2）、进风温度控制功能：包括进风温度传感器，电预热，高温断路器

　　根据安装在电预热后面的进风温度传感器的检测信号，控制电预热的启停，保证进风温度在一定的正值范围内，从而保证后方的表冷盘管内部的热源水在冬季时，不会被室外的冷空气直接冷凝冻裂；

　　高温断路器的功能是限制了电预热的工作温升，保护机组

　　2、过滤功能段：包括初效、中效、亚高效、高效过滤器

　　过滤器使用过程中，需要实时反映滤网堵塞情况，以提醒维护人员对过滤器进行清洗或更换。因此，给过滤器增加检测仪器，那就是压差开关，通过它检测过滤器两侧的压差值，与其本身的设定值进行比较，如果超出了设定值，就发出一个报警信号提醒维护人员维护，它的两气管装在过滤器两侧，进风侧为正压管，出风侧为负压管；

　　3、送风机控制功能段：包手括送风机控制、缺风压差开关

　　1）、送风机控制功能：包括送风机、变频器、送风压力传感器

　　根据送风压力传感器信号，控制送风机变频器的输出频率，实现恒压送风

　　2）、缺风压差开关：在机组运行期间，实时检测送风机出风、回风两侧的压差，与其本身的设定值进行比较，如果没有动作信号，就发出一个报警信号并产生相应动作：

　　○1夏季模式：限制所有辅助设备（表冷、预热、再热、加湿等）的运行

　　○2冬季模式：热水阀全开，并限制除热水阀外的所有辅助设备（预热、再热、加湿等）的运行

　　4、表冷功能段：包括表冷水阀、回风/排风温湿度控制功能、防冻开关

　　1）、夏季模式：根据回风/排风温湿度传感器反馈的温度和湿度信号，控制表冷水阀的开度，实现降温和除湿功能

　　2）、冬季模式：根据回风/排风温湿度传感器反馈的温度信号，控制热水阀的开度，实现升温功能

　　3）、防冻开关：仅冬季起作用，如果其发生动作，热水阀马上开到最大，在3分钟内，如果防冻开关能自动复位，则热水阀以回风/排风温度信号正常运行，如；要是3分钟后，防冻开关还没有自动复位，则机组停止运行，并发出报警信号，以通知维护人员进行维护

　　5、再热功能段：包括电再热、高温断路器、回风/排风温度控制功能

　　1）、夏季模式：根据回风/排风温湿度传感器反馈的温度信号，控制电加热的启动数量，即控制加热量，实现升温功能

　　2）、冬季模式：根据回风/排风温湿度传感器反馈的温度信号，在热水阀已经全开的情况下，延时3分钟，如果温度还是没有升上去，再控制电加热的启动数量，即控制加热量，实现升温功能

　　3）、高温断路器的功能是限制了电加热的工作温升，保护机组

　　6、加湿功能段：包括加湿器、回风/排风湿度控制功能

　　根据回风/排风温湿度传感器反馈的湿度信号，控制电加湿的加湿量，实现加湿功能

　　7、防火阀功能段：

　　一旦防火阀发生动作，机组及其辅助设备全部停止运行，并发出报警信号，以通知维护人员进行维护

　　8、排风机功能段：

　　与机组及自动门联动；若为一拖多机组，同时与其对应手术室的操作面板开/停机操作联动

　　9、冬、夏季转换功能：

　　当控制柜“制冷/制热”转换开关设置为自动状态时，系统根据送水总管上的水温检测开关自动判定系统为冷水/热水，也可通过“制冷/制热”转换开关强制转换为夏季/冬季模式

　　10、温湿度显示及操作：

　　所有净化空调机组的操作及温湿度的设定均在其对应的手术室操作面板上采用RS485通讯方式实现；对于一拖多机组，每个操作面板都可以对本机组温湿度设定值进行调整，控制单元则按操作面板中的最后一次设定值进行控制，同时控制单元将该最
